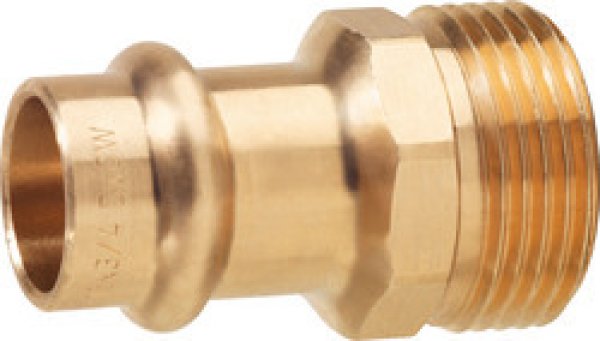

Pressverbinder PV-R PS1/5 bar ID 22 mm x G3/4" KN-60°
einerseits Pressverbinder, andererseits Anschlussgewinde
Vorteile und Ausstattung:
- zum direkten Eindichten in Armaturen
Technische Daten:
Produkthinweis:
Kupferrohrverbindungssystem mit kalter Pressverbindungstechnik für die Gasinstallation nach DVGW-TRGI und TRF sowie für Ölleitungen nach DIN 4755 und DWA-A 791. Die elektrohydraulischen Systempresswerkzeuge sind bei der Fa. Viega GmbH & Co. KG, Viega Platz 1 in 57429 Attendorn (www.viega.de) erhältlich.
Betriebsmedien:
Heizöl, Dieselkraftstoff, Druckluft, Erdgas, gasförmiges Flüssiggas
Konformität
- allgemeine bauaufsichtliche Zulassung Z-38.4-71
- DVGW-Baumusterprüfzertifikat
- VdTÜV-Bauteilprüfblatt 349 - 12
Technische Daten
- Dichtung aus HNBR
- Maximal zulässiger Druck: PS 5 bar
- Gasinstallation: Maximal zulässiger Druck für höhere thermische Belastung GT/PS 1 bar
- Minimal zulässiger Druck: -0,5 bar
- widerstandsfähig gegen eine Brandeinwirkung von 30 Minuten Dauer
- mit SC-Contur, spezielle Funktion an der Sicke des Pressverbinders, die bei der Dichtheitsprüfung eine unverpresste Verbindung erkennen lässt
Hinweis
- geeignet für Auf- und Unterputzmontage
- nicht geeignet für unterirdische Leitungen
- für den Einbau in Leitungen dürfen nur Kupferrohre nach EN 1057, DVGW-Arbeitsblatt GW 392 und DVGW G 5614 verwendet werden
Hinweis für Ölleitungen
- für den Einbau in Ölleitungen sind die sicherheitstechnischen Anforderungen und die Prüfungen nach DIN 4755 zu beachten
- Pressverbindungen müssen in zugänglichen Bereichen für Kontrollen unterirdischer Leitungen angeordnet sein
- nach erfolgtem Einbau muss durch den Fachbetrieb eine Übereinstimmungsbestätigung ausgestellt werden
